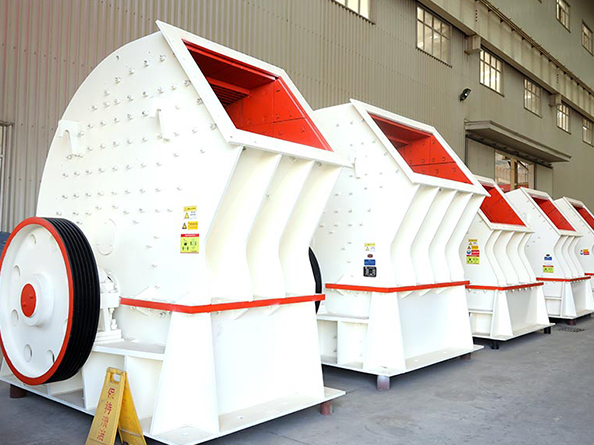

锤式破碎机是吸收了锤式破碎机和反击式破碎机两种破碎机的优点后,经优化设计而推出的新型破碎机械,该机具有运转平稳可靠、使用寿命长、结构紧凑、维修方便、能耗低等特点。PCH系列环锤式破碎机不仅可以用于破碎生产线、制砂生产线,也可在选矿生产线中替代圆锥式破碎机。
应用范围:高速、高铁、水利水电、建筑、商混等行业砂石骨料的破碎加工作业。
物料:花岗岩、玄武岩、石灰岩、河卵石、煤矸石、水泥熟料、石英石、铁矿石、铝矾土、建筑垃圾、废玻璃等。
锤式破碎机主要是靠冲击作用来破碎物料的,破碎过程大致是这样的,物料进入破碎机中,遭受到高速回转的锤头的冲击而破碎,破碎了的物料,从锤头处获得动能,从高速冲向架体内挡板,筛条,与此同时物料相互撞击,遭到多次破碎,小于筛条之间隙的物料,从间隙中排出,个别较大的物料,在筛条上再次经锤头的冲击,研磨,挤压而破碎,物料被锤头从间隙中挤出,从而获得所需粒度的产品。
1、一次成型效率高、节省成本:集冲击、反击、撞击三种破碎方式于一身,一次破碎成型效率高,产量提升30%,节省投资成本40%
2、一机两用、成品粒形好:石料破碎+整形双重功能,一台顶颚破+反击破两台,成品粒形好、大小均匀,出料粒度可自由调节
3、智能控制、操作方便:智能自动控制系统,可实现远程操作,安全有保障,节约人力物力,操作更方便
4、高耐磨材质,使用寿命长:锤头、反击衬板等选用高耐磨、抗压性好的原料,复合铸造工艺,机件磨耗小,使用寿命长
5、生产环保、节能低耗:破碎腔深、自带密封装置,密封性强,粉尘不外溢,还有降噪装置,采用节能电机,降低能耗。
1、环锤式制砂机由转子、机体、调节机构等主要部分组成,电动机通过弹性柱销联轴器直接驱动转子。
2、转子部分由主轴、端部圆盘、锤头卡盘、锤轴等主要零件组成。环锤吊挂在锤轴上,锤轴安装在端部圆盘和锤头卡盘上,端部圆盘和卡盘用平键和圆螺母固定在主轴上。
3、机体部分由上下机壳、破碎板、筛板、筛架、衬板等主要零件组成。破碎板和筛板安装在筛架上。筛架的一端用轴悬挂在上机体两侧的轴座上,另一端通过连接板与调节机构相连。衬板安装在机壳两侧的内壁上,用以保护机壳不受磨损。破碎筛板与转子形成破碎腔。机器的调节部分通过筛架托轴的偏心转动进行调节,也有的是蜗杆、蜗轮、指针、指示牌等组成的调节机构进行调节。
4、环锤式制砂机是一种带有环锤的冲击式破碎机。环锤不仅能随转子公转,还能绕锤轴自转。物料进入破碎腔后,首先受到随转子高速旋转的环锤的冲击作用而破碎,被破碎的物料从环锤处获得动能,高速地冲向破碎板,受到第二次破碎,然后落到筛板上,受到环锤地挤压和磨剥进一步破碎,并透过筛孔排出。不能破碎地物料杂物进入金属收集器,尔后定期清除。
5、出料粒度的调节,是通过更换不同孔隙的筛条或筛板来实现的,一般筛条或筛板出料粒度为30mm,如选择别种出料粒度,须订货时专门提供,用户是否需要制造厂配置旁漏斗,订货时必须注明。
规格 | 处理能力(t/h) | 电机功率 (kw) |
PC 400×300 | 3-10 | 4P 11 |
PC 600×400 | 6-22 | 4P 22 |
PC 800×600 | 10-40 | 4P 55 |
PC 1000×800 | 15-50 | 4P 75 |
PC 1000×1000 | 18-75 | 4P 90 |
PC 1200×1200 | 22-95 | 4P 132 |
